水处理各种填料

发布时间:2016-04-02 20:26:00    人气:0

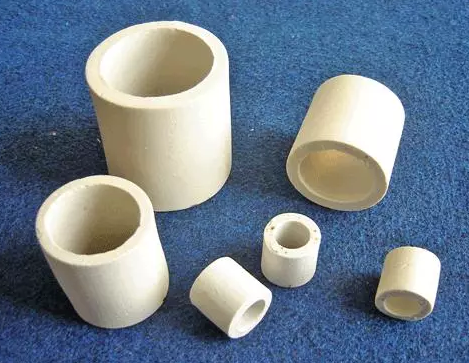

拉西环填料

拉西环填料于1914年由拉西(F. Rashching)发明,为外径与高度相等的圆环。拉西环填料的气液分布较差,传质效率低,阻力大,通量小,工业上已较少应用。

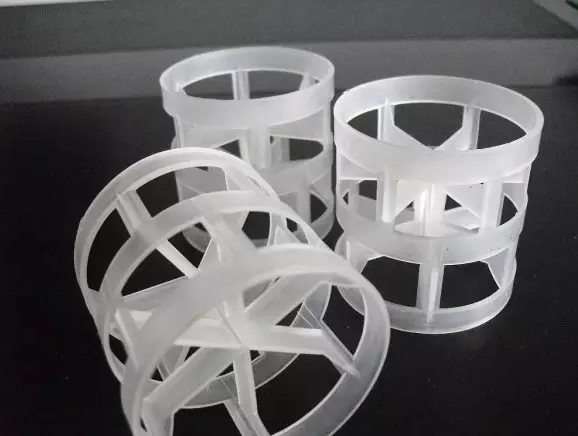

鲍尔环填料

鲍尔环填料是对拉西环的改进,在拉西环的侧壁上开出两排长方形的窗孔,被切开的环壁的一侧仍与壁面相连,另一侧向环内弯曲,形成内伸的舌叶,诸舌叶的侧边在环中心相搭。


鲍尔环由于环壁开孔,大大提高了环内空间及环内表面的利用率,气流阻力小,液体分布均匀。与拉西环相比,鲍尔环的气体通量可增加50%以上,传质效率提高30%左右。鲍尔环是一种应用较广的填料。

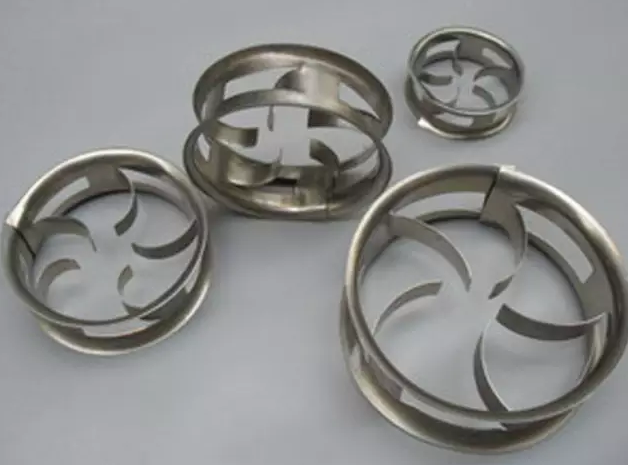

阶梯环填料

阶梯环填料是对鲍尔环的改进,与鲍尔环相比,阶梯环高度减少了一半并在一端增加了一个锥形翻边。


由于高径比减少,使得气体绕填料外壁的平均路径大为缩短,减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度,而且使填料之间由线接触为主变成以点接触为主,这样不但增加了填料间的空隙,同时成为液体沿填料表面流动的汇集分散点,可以促进液膜的表面更新,有利于传质效率的提高。


阶梯环的综合性能优于鲍尔环,成为所使用的环形填料中最为优良的一种。


弧鞍填料

弧鞍填料属鞍形填料的一种,其形状如同马鞍,一般采用瓷质材料制成。


弧鞍填料的特点是表面全部敞开,不分内外,液体在表面两侧均匀流动,表面利用率高,流道呈弧形,流动阻力小。


其缺点是易发生套叠,致使一部分填料表面被重合,使传质效率降低。弧鞍填料强度较差,容破碎,工业生产中应用不多。

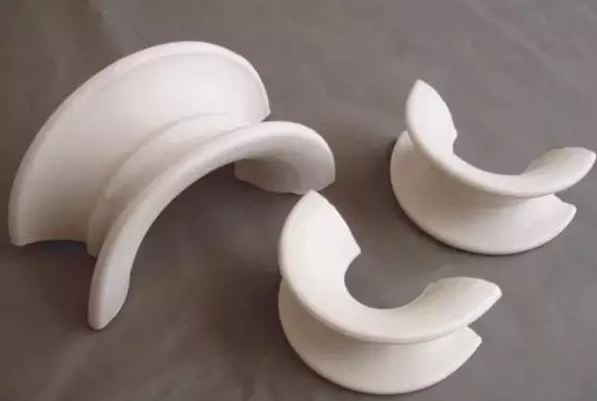

矩鞍填料

矩鞍填料将弧鞍填料两端的弧形面改为矩形面,且两面大小不等,即成为矩鞍填料。


矩鞍填料堆积时不会套叠,液体分布较均匀。矩鞍填料一般采用瓷质材料制成,其性能优于拉西环。国内绝大多数应用瓷拉西环的场合,均已被瓷矩鞍填料所取代。

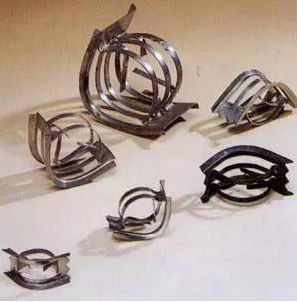

金属环矩鞍填料

环矩鞍填料(国外称为Intalox)是兼顾环形和鞍形结构特点而设计出的一种新型填料,该填料一般以金属材质制成,故又称为金属环矩鞍填料。


环矩鞍填料将环形填料和鞍形填料两者的优点集于一体,其综合性能优于鲍尔环和阶梯环,在散装填料中应用较多。

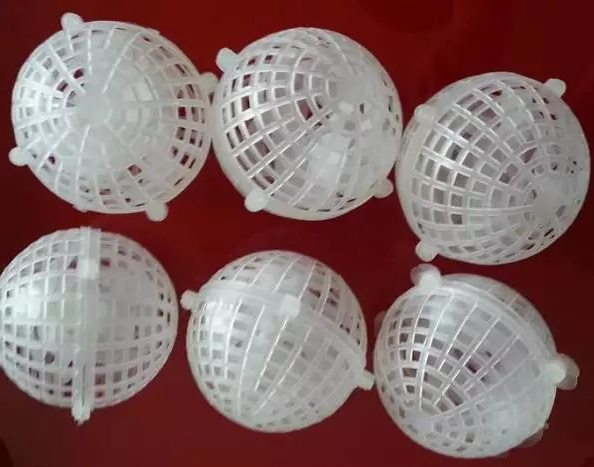

球形填料

球形填料一般采用塑料注塑而成,其结构有多种。球形填料的特点是球体为空心,可以允许气体、液体从其内部通过。由于球体结构的对称性,填料装填密度均匀,不易产生空穴和架桥,所以气液分散性能好。球形填料一般只适用于某些特定的场合,工程上应用较少。


除上述几种较典型的散装填料外,不断有构型独特的新型填料开发出来,如共轭环填料、海尔环填料、纳特环填料等。
