工艺流程

深井泵-絮凝加药系统-缓冲水箱-水泵-压力式净水设备-高位水池

系统工艺说明

1. 原水箱：

由于水源压力不是很稳定，将造成流速不稳定而影响过滤效果，同时为了避免对预处理器造成冲击，所以需配置原水箱以缓冲、平衡水压。配有两组液位控制阀，其中一组到高水位时，通知进水电磁阀关闭，防止水溢出，到低水位时进水电动阀就打开补水；另一组当到低水位时，控制原水泵停止工作，以防止原水泵缺水而空转，重新补水到高水位时，原水泵才可重新启动，避免其频繁动作。

2.原水泵

主要用于运行时克服预处理器的阻力，同时提供足够的水流量对预处理器进行反洗、正席洗。通过原水箱的低水位阀可防止其缺水而空转。

3.絮凝剂加药装置

本装置采用机电一体化结构形式，加药装置均配有搅拌系统、加药系统和自动控制系统。几种固定式撬装组合一个整体，具有结构紧凑，体积小，噪声地工作平稳等优点，本套设备采用远程物联网控制系统，可实现远程控制精确加药量、操作简便，有高低液位显示，并且远程实时监测设备运行状态。

耗材：絮凝剂（聚合氯化铝）

聚合氯化铝一种新兴净水材料，无机高分子混凝剂，简称聚铝。物理化学性质：聚合氯化铝具有吸附、凝聚、沉淀等性能，并可强力去除微有毒物及重金属离子，性状稳定。对水中胶体和颗粒物具有高度电中和及桥联作用。

聚合氯化铝具有喷雾干燥稳定性好，适应水域宽，水解速度快，吸附能力强，形成矾花大，质密沉淀快，出水浊度低，脱水性能好等优点。适用于各种浊度的

原水，对居民饮用水非常安全可靠。聚合氯化铝浓度配比方法：固体聚合氯化铝稀释成液体时，首先要根据原水情况，使用前先做小试求得最佳药量。在生产上使用聚合氯化铝时，按聚合氯化

铝固体：清水=1:9-1:15 质量比混合溶解即可。氧化铝含量低于 1%的溶液易水解，会降低使用效果，浓度太高不易投加均匀。药剂投用后，如见沉淀池矾花少，余浊大，则投加量过少；如见沉淀池矾花大且上翻，则加药量过大，应适当调整。

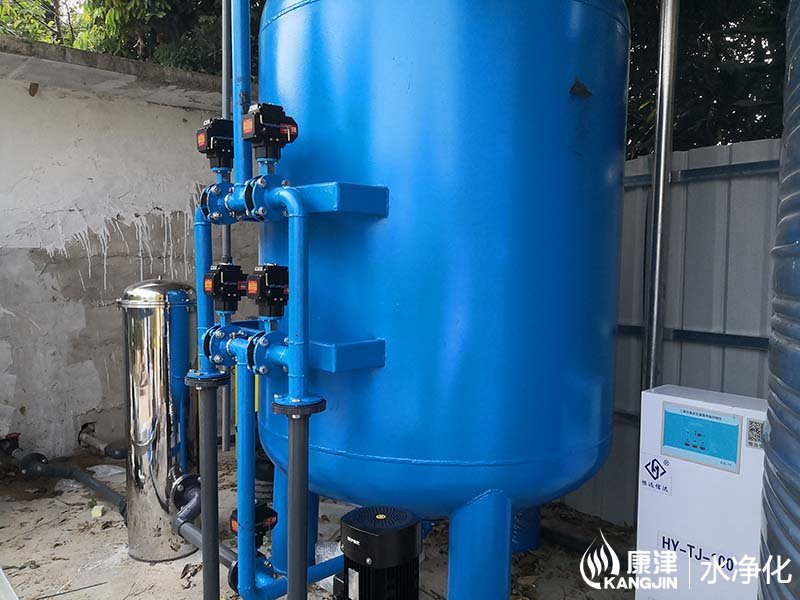

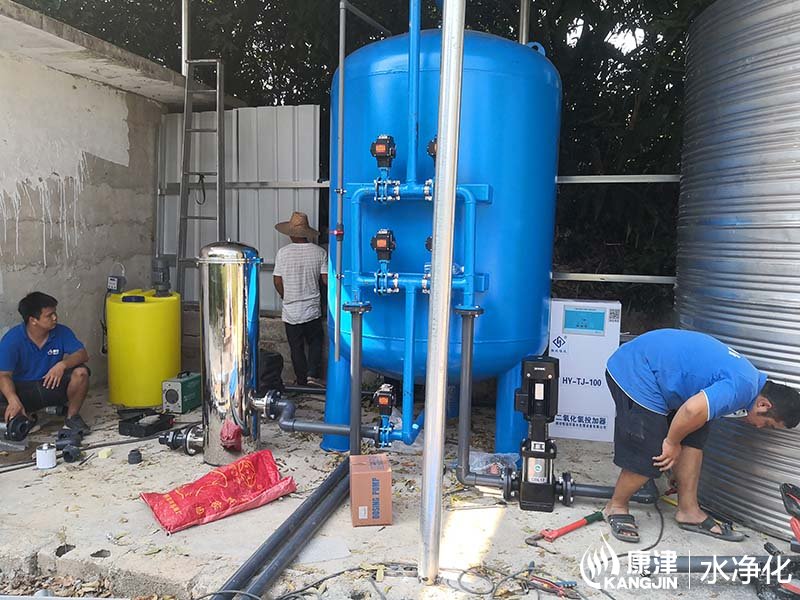

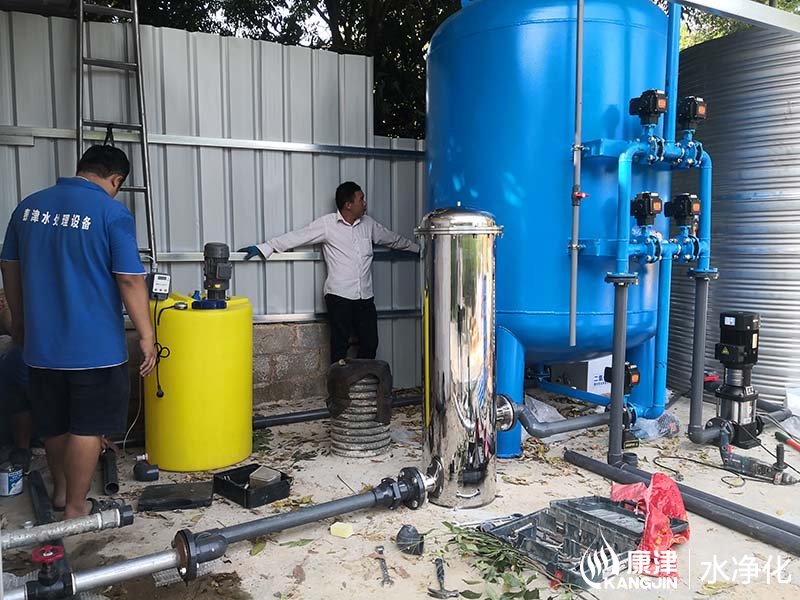

三、压力式净水设备

压力式净水设备是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，滤料是无烟煤、石英砂、等材料为床层，各介质的相对密度和粒径应有一定差别，由无烟煤与石英砂组成的双层滤料，所用的无烟煤相对密度为 1.4—1.6，粒径为 0.8—1.8mm，石英砂相对密度为 2.6—2.65，粒径为 0.5—1.2mm 床层的顶层由最轻和最粗品级的材料组成。其原理为按深度过滤，水中较大的颗粒在顶层被去除，较小的颗粒在过滤器介质的较深处被去除。

设备是压力式的，其原理是当原水自上而下通过滤料时，水中悬浮物由于吸附和机械阻流作用被滤层表面截留下来；当水流进滤层中间时，由于滤料层中的砂粒排列的更紧密，使水中微粒有更多的机会与砂粒碰撞，于是水中凝絮物、悬

浮物和砂粒表面相互粘附，水中杂质截留在滤料层中，从而得到澄清的水质。经过滤后的出水悬浮物可在 3 毫克/升以下。
